3D scannen is tegenwoordig een populair middel om accuraat geometrische informatie te digitaliseren. Dat kan op verschillende schaalniveaus, van gedetailleerde kleinere objecten, tot grote gebouwen. Voor verschillende toepassingsgebieden zijn verschillende scanners ontwikkeld, die werken op de afstanden en nauwkeurigheid, geschikt voor dat specifieke doel. Het is van belang dat de juiste apparatuur gebruikt wordt in de juiste situatie.
Het werkveld waar wij ons op richten is de bouw. In de bouw is het belangrijk dat aan het begin van elk bouwproces, de bestaande situatie in kaart wordt gebracht. Soms zijn er helemaal geen tekeningen van de bestaande situatie meer te vinden, dan moeten er nieuwe tekeningen gemaakt worden. Soms zijn er oude tekeningen te vinden in het archief. In dat geval is het belangrijk de bestaande tekeningen te digitaliseren, zodat architecten, aannemers en andere betrokkenen in het bouwproces hiermee kunnen werken. In alle gevallen is het raadzaam de juiste maten op te nemen. Dit kan zeer accuraat, met behulp van 3D laserscanning en pointclouds. Een bijkomend voordeel hiervan is dat de partijen dan een digitaal model hebben van het gebouw en dus niet continu langs hoeven te komen als ze iets willen meten of weten.
Een pointcloud, of puntenwolk, is het product wat gemaakt wordt nadat het gebouw gescand is met behulp van een 3D laserscanner. Tijdens het opmeten wordt de scanner op verschillende locaties neergezet. De scanner draait rond en projecteert per seconde een miljoen onzichtbare laserstralen om zich heen, deze komen terecht op alle oppervlakken en keren terug naar de scanner. De scanner meet hoe lang dit duurt per laserstraal en hierdoor wordt duidelijk hoe ver alle onderdelen van de scanner zijn verwijderd. Het scannen kan gedaan worden in kleur of in zwart-wit, bij een kleurenscan heeft elk puntje een kleurwaarde toekend gekregen.

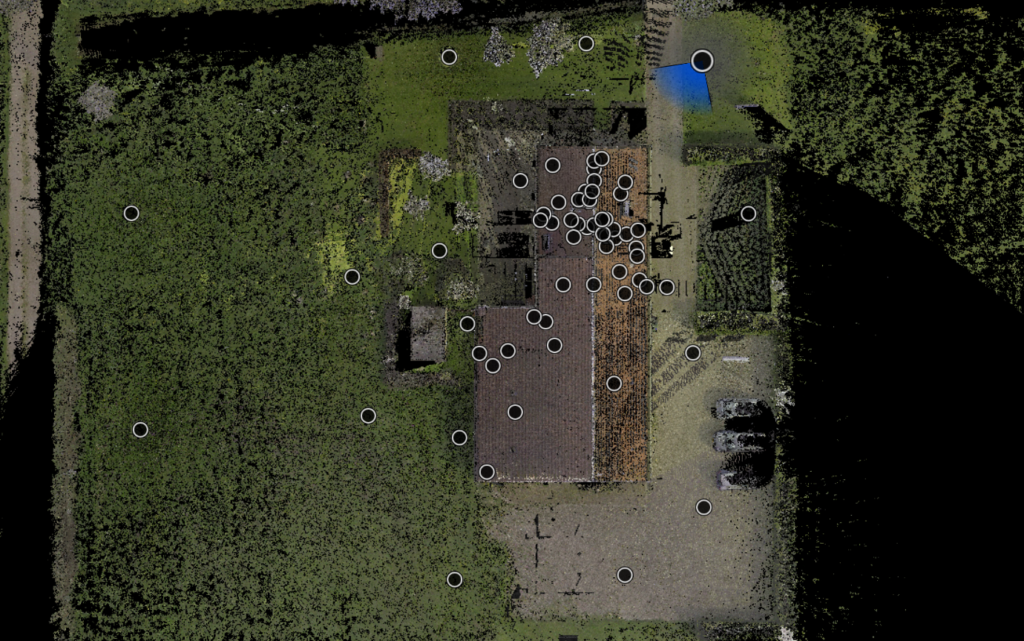

Deze losse scans worden aan elkaar gekoppeld om samen de complete data van het gebouw te kunnen weergeven. Deze gekoppelde puntenwolk leveren wij aan in Autodesk Recap (.rcp). Het is in Recap mogelijk om op elke scanlocatie 360° foto’s te bekijken, te meten in deze foto’s en de puntenwolk zelf te bekijken.
Het Recap bestand bestaat dus uit de data van de losse scans, de 360° foto’s en de informatie over waar de scans zich ten opzichte van elkaar bevinden. Recaps en de bijbehorende bestanden zijn vaak grote bestanden van meerdere gigabytes. De pointcloud bevat namelijk alle data die de scanner heeft gezien, dus vaak ook inventaris, aanwezige personen, en objecten als bomen en geparkeerde auto’s. Met name spiegels vormen een probleem, maar ook reflecties van ramen. Het is mogelijk om de scan later ‘op te schonen’ door alle ruis eruit te knippen. Ook is het belangrijk om te realiseren dat de scanner niet door muren heen kan kijken.
Bij hele grote projecten is het nodig de bestandsgrootte te verkleinen omwille van de werkbaarheid. Dit kan op veel verschillende manieren.
Het is belangrijk om vooraf te bepalen in welk coördinatenstelsel de pointcloud geplaatst moet worden. Het model volgt namelijk meestal de plek van de pointcloud.
De laatste optie is het makkelijkste. Voor een meting in het RD-stelsel en op NAP is namelijk extra apparatuur nodig, dit nemen we op in de offerte.
Soms is het omwille van privacy nodig om bepaalde (niet bouwkundige) zaken te wissen uit de pointclouds. Dit is mogelijk en doen wij graag voor u. Voor onze verdere omgang met data verwijzen wij naar normaal gebruik van de AVG.
Door alle ‘ruis’ wordt de pointcloud meestal vertaald naar een computermodel en bruikbare set tekeningen. Hierbij is het belangrijk om te realiseren dat de Pointcloud de werkelijke situatie vrij nauwkeurig benadert, en dat het model en dus de tekeningen een representatie zijn hiervan, ten behoeve van de leesbaarheid en de werkbaarheid. Dat wil zeggen dat het model een vereenvoudigde veronderstelling is van de werkelijkheid, terwijl de pointcloud (vrijwel) gelijk is aan de werkelijkheid. Hieronder twee voorbeelden van de verschillen tussen een pointcloud en een Revit model gemaakt op basis van een pointcloud.
Zichtbare verschillen zijn de aanwezigheid van inventaris en andere ruis in de pointcloud en de afwezigheid hiervan in het model. Daarnaast modelleren wij geen technische installaties, tenzij dit specifiek gevraagd wordt. We versimpelen de kozijnen omwille van de werkbaarheid. Wanneer een muur in de pointcloud dubbel gekromd is modelleren wij deze meestal recht, tenzij de kromming dusdanig van invloed is op het gebouw (of dit specifiek onze opdracht was). Hetzelfde geldt voor taps toe lopende wanden. Wanneer er staal aanwezig is in het gebouw, selecteren wij op basis van de pointcloud de juiste profielen. Maar wanneer er een zeeg in de balk zit maken wij deze niet, tenzij dit specifiek gevraagd wordt.
Zojuist is al aangegeven dat een scanner niet door muren heen kan kijken. Ook kunnen er meetonzekerheden ontstaan bij het koppelen van de scans, welke ten opzichte van elkaar minimaal kunnen draaien tijdens het koppelen (ook al zal de fabrikant dit ontkennen). Kortom het is belangrijk dat er in het werk nagemeten wordt bij het plaatsen van bijvoorbeeld belangrijke constructie elementen. 3D scannen betekent niet automatisch dat iedereen blind op de scan moet en kan vertrouwen. Wel is het een stuk accurater dan handmatig meten met een meetlat, lasertje of Total station.
